pom,看这一篇就够了

pom（英语：polyaldehyde）热塑性结晶聚合物。被称为“超级钢”或“赛钢”，又称聚甲醛。英文缩写是POM。通常，通过甲醛聚合获得的聚合物具有低聚合度并且易于热解聚。它可以用作有机化学品和合成树脂的原料，也可以用作药物熏蒸剂。

一般表现

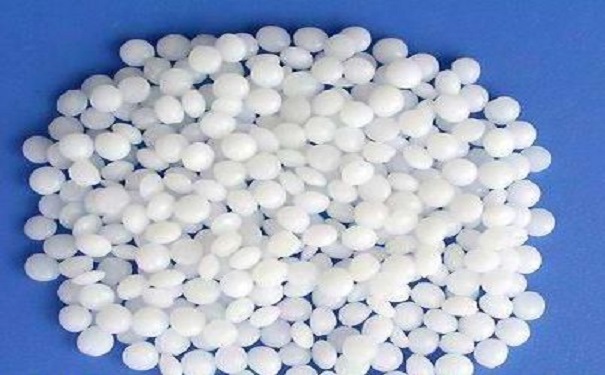

POM是一种坚硬，致密的材料，表面光滑，有光泽，浅黄色或白色，薄壁部分是半透明的。燃烧特性容易燃烧，并在火灾后继续燃烧。火焰的上端为黄色，下端为蓝色，熔化并滴下，有强烈的刺激性甲醛气味和鱼腥味。 POM是白色粉末，一般不透明，着色性好，比重1.41-1.43g / cm3，成型收缩率1.2-3.0％，成型温度170-200℃，干燥条件80-90℃2小时。 POM的长期耐热性不高，但短期内可达到160°C。均聚POM的短期耐热POM高于10℃，但长期耐热共聚POM比均聚POM高约10℃。它可以在-40℃至100℃的温度范围内长时间使用.POM易于分解并且分解温度为280℃。分解时具有刺激性和腐蚀性。因此，模具钢应采用耐腐蚀材料制成。

机械性能

POM具有高强度，高刚性，良好的弹性和良好的耐磨性。其力学性能优异，比强度可达50.5MPa，比刚度可达2650MPa，与金属非常接近。 POM的力学性能随温度变化很小，共聚POM的变化略大于均聚POM。 POM的冲击强度较高，但常规冲击力小于ABS和PC; POM对间隙敏感，间隙可以将冲击强度降低多达90％。 POM的疲劳强度非常突出。 10次交变载荷后，疲劳强度可达35MPa，PA和PC仅为28MPa。 POM的蠕变类似于PA的蠕变，在20℃，21MPa和3000h时仅为2.3％，并且几乎不受温度的影响。 POM具有低摩擦系数和良好的耐磨性（POM> PA66> PA6> ABS> HPVC> PS> PC），极限PV值大，自润滑性好。 POM产品在承受高负荷时容易产生尖叫声。

电气性能

POM具有良好的电绝缘性，几乎不受温度和湿度的影响;介电常数和介电损耗在很宽的温度，湿度和频率范围内变化很小;优异的耐电弧性和高温保持性。 POM的介电强度与厚度有关，厚度为0.127mm时为82.7kV / mm，厚度为1.88mm时为23.6kV / mm。

环保性能

POM不耐强酸和氧化剂，对烯烃酸和弱酸具有一定的稳定性。 POM具有良好的耐溶剂性，耐烃，醇，醛，醚，汽油，润滑油和弱碱，并在高温下保持相当大的化学稳定性。吸水率低，尺寸稳定性好。
POM的耐候性不好。在紫外线作用下长时间，机械性能下降，表面被粉碎和破裂。
成形性
结晶材料具有窄的熔化范围，快速熔化和凝固，当材料的温度略低于熔化温度，流动性适中，吸湿性小，并且可以在没有干燥的情况下进行结晶。烘干。

生产过程

不同的生产方法可以生产不同类型的多聚甲醛和缩醛共聚物。
Homopolyformaldehyde
为了制备均聚甲醛，首先必须生产无水甲醛。主要方法是首先通过水合甲醛（甲基乙二醇，HCH（OH）2）与乙醇反应形成甲醛缩合（二乙氧基甲烷，CH2（OC2H5）2），然后通过萃取萃取甲缩醛和水的混合物。或通过真空蒸馏脱水，然后通过加热甲缩醛释放甲醛。此时，甲醛在阴离子催化下聚合，然后用乙酸酐封端，得到稳定的均聚甲醛。
甲醛的共聚合
首先要制造缩醛首先将甲醛转化为三恶烷（特别是1,3,5-三恶烷，也称为多聚甲醛）。

优点和缺点

优点

1.机械强度高，刚性好; 2.最高疲劳强度; 3.良好的耐环境性和耐有机溶剂性;
4，抗反复冲击力强; 5，工作温度范围广（-40°C~120°C）; 6，良好的电气性能;
7，恢复良好; 8，具有自润滑性，耐磨性好; 9，优异的尺寸稳定性。

坏处

腐蚀性强酸，耐受性差，附着力差，热分解和软化温度接近，氧指数低。

使用

多聚甲醛是一种甲醛含量高的固体甲醛，固体颗粒状，易于储存和运输。它可以在较高温度下转化为甲醛蒸气，在各种反应中易于取代高浓度甲醛，有利于化学合成等工业应用，特别是无水甲醛的合成。 ，用途广泛。主要有以下几个方面（1）农药：合成乙草胺，丁草胺和草甘膦; （2）涂料：合成高档汽车漆; （3）树脂：合成脲醛树脂，酚醛树脂，聚缩醛树脂，三聚氰胺树脂，离子交换树脂等各种粘合剂; （4）造纸：合成纸增强剂; （5）铸造：打磨和去除剂，合成铸造粘合剂; （6）养殖业：蒸汽消毒剂。 （7）有机原料：用于制备季戊四醇，三羟甲基丙烷，甘油，丙烯酸，丙烯酸甲酯，甲基丙烯酸，N-羟甲基丙烯酰胺，烷基酚，甲基乙烯基酮等。 （8）其他：药物和消毒。

中国的发展现状

聚甲醛（POM）正在以低于许多其他工程塑料的成本取代一些传统上占据的金属，如锌，黄铜，铝和钢。自从许多部件引入以来，pom已广泛应用于电子电气，机械，仪器仪表，日用轻工，汽车，建材，农业等领域。在许多新的应用中，如医疗技术，运动器材等，POM也呈现出良好的增长趋势。
1.应用程序消费继续增长

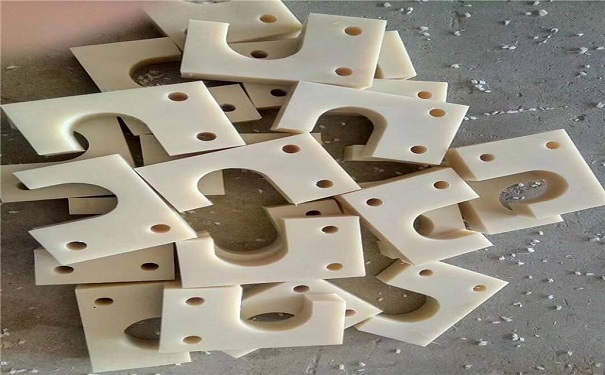

POM用于滑动和滚动机械部件，其中润滑，耐磨性，刚性和尺寸稳定性是关键。它主要用于工业机械，汽车，电气和电子，管件和灌溉用品。中国的pom市场正在快速增长。 2002年，中国pom市场的表观消费量为13657万吨。从1990年到2002年，表观市场消费的年均增长率为11.7％。据估计，2005年中国pom市场的表观消费量为16.8万吨，2000  -  2005年pom市场表观消费量年均增长率将达到10.3％。到2010年，中国pom市场的表观消费量将增加到19.7万吨，2005  -  2010年pom市场表观消费量年均增长率将达到3.2％。
2，技术差距不容忽视
虽然中国pom的市场需求持续上升，但由于中国pom的发展相对较晚，中国pom的生产规模，产量，品种和质量已无法满足市场需求。与其他国家的先进水平相比，中国的生产仍然存在原料消耗高，规模小，质量不稳定，品种少等问题。
3.容量增长不足
中国的pom产业多年来产能和产量都很低，其产能和产量仍不能满足市场需求。 2002年，只有3家中国pom制造商，其中只有云天化的pom生产单位为10000吨。（它已扩大到20,000吨/年）。 2002年，中国的pom产能为12,800吨/年，产量约为10,000吨。从1966年到2002年，中国pom产能年均增长率为16.7％，年均增长率为18.8％。很明显，必须扩大国内pom制造商的生产能力。预计2005年将有6家中国制造商，总产能将达到13万吨/年; （不，建议删除）2010年中国的pom产能预计为19万吨/年，2005年至2010年的产量将达到7.9％。
pom导致中国pom产能增长未能满足市场需求的原因是其他国家的pom市场增长更快，而中国的pom产量则更弱。此外，pom是一种资本和技术密集型材料化学产品，由中国巨大的市场引起。受到国外的关注，其他国家一直想用自己的产品占领中国市场，不愿转让技术，使中国的技术水平提高缓慢，无法满足用户的需求。而且，长期以来，中国的经济体制和商业机制都不符合市场经济规律，企业无法及时获得足够的资金投入，这限制了生产的发展。
