pom料的特性_pom特点是什么

pom料的特性：

POM（聚甲醛树脂）定义：POM是一种无侧链，高密度和高结晶度的线性聚合物。根据其分子链中不同的化学结构，可以将其分为均甲醛和共甲醛两种。
两者之间的重要区别是：
均甲醛具有高密度，结晶度和熔点，但热稳定性较差，加工温度范围较窄（约10°C），对酸和碱的稳定性略低；
共聚甲醛具有低密度，结晶度，熔点和强度，但是具有良好的热稳定性，不易分解，具有宽的加工温度范围（约50℃），并且对酸和碱具有良好的稳定性。它是一种具有优异综合性能的工程塑料。具有良好的物理，机械和化学性能，尤其是优异的耐摩擦性。俗称赛钢或高港，它是第三大通用工程塑料。适用于制造耐磨和耐磨零件，传动零件以及化学，仪器仪表和其他零件。
一种合成树脂，也称为聚甲醛树脂，POM塑料，钢等；它是白色或黑色的塑料颗粒，具有高硬度，高刚度和高耐磨性。主要用于齿轮，轴承，汽车零件，机床，仪器内部零件和其他起骨架作用的产品。
POM塑料特征
（1）POM无需在加工前进行干燥，最好在加工过程中进行预热（约80°C），这有利于产品尺寸的稳定性。
（2）POM的加工温度很窄（0〜215°C），长时间在桶中或温度超过220°C时会分解，并产生强烈刺激性的甲醛气体。
（3）在注入POM材料期间，保持压力应较大（类似于注入压力），以减少压降。螺杆转速不能太高，残留量不能太小。
（4）POM产品收缩率大，容易收缩或变形。 POM具有较大的比热和较高的模具温度（80-100°C）。产品脱模时很热，有必要防止烫伤手段。
（5）POM应在“中压，中速，低材料温度，高模具温度”的条件下加工。需要使用精密模具来控制模具温度。
（6）高机械强度和刚性
（7）最高疲劳强度
（8）良好的耐环境性和耐有机溶剂性
（9）耐反复冲击性强，良好的电性能，良好的回弹性，自润滑性，良好的耐磨性和优异的尺寸稳定性。

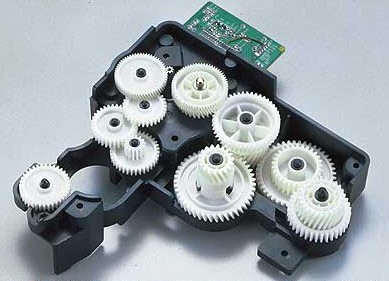

POM塑料应用
可替代大多数有色金属，汽车，机床，仪器内部零件，轴承，紧固件，齿轮，弹簧，管道，输送带配件，电水壶，泵壳，排水器，水龙头等。
POM塑料的理化特性
POM塑料的一般性能
POM是一种硬而致密的材料，表面光滑有光泽，呈淡黄色或白色，薄壁部分是半透明的。燃烧特性易于燃烧，并且在离开火源后继续燃烧。火焰的上端是黄色，下端是蓝色。发生熔化滴落，并具有强烈的甲醛刺激性和鱼腥味。 POM是白色粉末，通常不透明，并且具有良好的着色性。比重为1.41-1.43g / cm 3，成型收缩率为1.2-3.0％，成型温度为170-200℃，干燥条件为80-90℃，持续2小时。 POM的长期耐热性不高，但短期内可达到160℃。均聚物POM的短期耐热性比共聚POM高10℃以上，但长期耐热性共聚物POM比均聚物POM高约10℃。在-40℃〜100℃的温度范围内可以长时间使用。 POM易于分解，分解温度为240度。分解过程中会产生刺激性和腐蚀性气体，因此模具钢应采用耐腐蚀材料制成。
（1）POM是一种结晶塑料，密度为1.42g / cm3。它非常坚固，通常称为“钢”。（2）具有优异的抗疲劳性，抗蠕变性，耐磨性，耐热性，抗冲击性等性能，摩擦系数小，自润滑性好。 （3）POM不易吸收水分，其吸水率为0.22至0.25％，在潮湿环境中具有良好的尺寸稳定性，其收缩率为2.1％（更大），注射过程中尺寸难以控制，热变形温度为172°C时，聚甲醛有两种类型，它们具有不同的特性（耐温性更好）。
POM塑料力学性能
POM具有高强度和刚度，良好的弹性以及良好的耐磨性。其机械性能优异，比强度可达到50.5MPa，比刚度可达到2650MPa，非常接近金属。 POM的机械性能随温度变化很小，共聚POM的变化略大于均聚物POM。 POM的冲击强度高，但常规冲击不如ABS和PC。 POM对缺口很敏感，缺口可将冲击强度降低多达90％。 POM的疲劳强度非常突出。经过10次交替载荷，疲劳强度可以达到35MPa，而PA和PC仅为28MPa。 POM的蠕变与PA相似，在20℃，21MPa和3000h时蠕变仅为2.3％，受温度的影响很小。 POM具有较小的摩擦系数和良好的耐磨性（POM> PA66> PA6> ABS> HPVC> PS> PC）。极限PV值大，自润滑性好。当在研磨过程中承受高负荷时，POM产品易于产生类似吱吱声的噪音。
POM塑料的电性能
POM具有良好的电绝缘性，几乎不受温度和湿度的影响；介电常数和介电损耗在温度，湿度和频率的较大范围内变化很小；耐电弧性极好，可在高温下使用。 POM的介电强度与厚度有关，厚度为0.127mm时为82厚度为1.88mm时为.7kV / mm和23.6kV / mm。
POM塑料环保性能
POM不耐强碱和氧化剂，对烯酸和弱酸具有一定的稳定性。 POM具有良好的耐溶剂性，可以承受烃，醇，醛，醚，汽油，润滑油和弱碱，并且在高温下可以保持相当的化学稳定性。低吸水率和良好的尺寸稳定性。
POM的耐候性不好。长时间在紫外线的作用下，机械性能降低，表面粉化并开裂。
POM可塑性
晶体材料的熔化范围窄，熔化和固化快，并且当材料温度略低于熔化温度时会发生结晶。中等机动性。水分吸收低，不干燥。
POM塑胶改性POM
主要的增强材料是玻璃纤维，玻璃球或碳纤维等，而玻璃纤维是最常用的。增强后的机械性能可以提高2到3倍，热变形温度可以提高50摄氏度以上。
⒉高润滑POM
在POM中添加石墨，F4，二硫化钼，润滑油和低分子量PE可以改善其润滑性能。例如，在POM中添加5份F4可将摩擦系数降低60％，并将耐磨性提高1-2倍。再例如，将液体润滑剂添加到POM中可以大大提高耐磨性并限制PV值。为了改善从油中的分散效果，需要添加吸油性载体，例如炭黑，氢氧化铝硫酸钡和乙丙橡胶。添加5％的油POM可将摩擦提高72％，极限PV值可达到3.9 MPa·m / s（纯POM为0.213 MPa·m / s），是其他工程塑料的3-20倍。

****************************

塑胶1668一站式原料供应，更好的服务，更优惠的价格，更多POM型号最新价格信息请致电：13681724809获取

或者添加下方微信索取报价（原产原包价格有惊喜）
