如何才能解决产品浇口区的缺陷呢?

咱们在注塑模具过程中浇口区域呈现缺点现象，形成这一现象的发生是由于什么原因呢？有没有好的办法处理呢？

1. 光辉线

成因：

在笔直制件方向的点浇口规划中，注塑时制件外表呈现了以浇口为中心的由不同色彩深度和光泽组成的辐射体系，称为光辉线。大体有三种体现，即深色底暗色线，暗色底深色线及在浇口周围暗色线密而发白。

这类缺点大多在注制聚苯乙烯与改性聚苯乙烯混合料时呈现，与下列要素有关：两种料在流变性、上色性等方面有差异，浇注体系平流层与紊流层流速和受热情况有差异；塑料因热分化而生成烧焦丝；塑料进模时气态物质的搅扰。使用pom原料效果会更好，具体请参考pom是什么材料

处理措施：

①.选用混合塑料时，要混合好塑料，塑料的颗粒巨细要相同与均匀。

②.塑料和上色剂要混合均匀，必要时要参加恰当分散剂，用机械混合。

③.塑化要彻底，机台的塑化功能要杰出。

④.降低打针压力与速度、缩短打针和保压时刻，同时进步模温，进步射嘴温度，同时削减前炉温度。

⑤.避免塑料的降解而形成粘性增大的熔料及焦化物质：如注意螺杆与料筒是否磨损而存在死角，或加温体系失控，加工操作不妥形成塑料长时刻加热而分化。能够经过抛光螺杆和料筒前端的内外表。

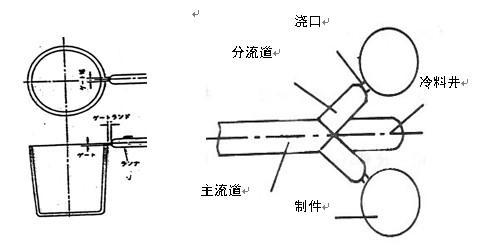

⑥.改善浇口规划，如扩大浇口直径，改变浇口方位，将浇口改成圆角过渡，试对浇口进行部分加热，在流道端增加冷料井。

2. 冷料斑

成因：

冷料斑主要是指制件近浇口处带有雾色或亮色的斑纹或从浇口动身的宛如若蚯蚓贴在上面的曲折疤痕，它们由进入型腔的塑料前锋或因过火的保压效果而后来挤进型腔的冷料形成；

前锋料由于射咀或流道的冷却效果传去热量，在进入型腔前部分被冷却固化，当经过狭隘的浇口而扩张注入型腔时，形成熔体决裂，紧接着又被后来的热熔料推拥，于是就成了冷料斑。

处理措施：

①.冷料井要开设好。还要考虑浇口上的方式、巨细和方位，避免料的冷却速度悬殊。

②.射嘴中心度要调好，射咀与模具入料上的配合尺度要规划好，避免漏料或形成有冷料被带入型腔。

③.模具排气量杰出。气体的搅扰会使浇口呈现混浊性的斑纹。

④.进步模温。减慢打针速度，增大打针压力，减低保压与打针时刻，减低保压压力。

⑤.枯燥好塑料。少用润滑剂，避免粉料被污染。
